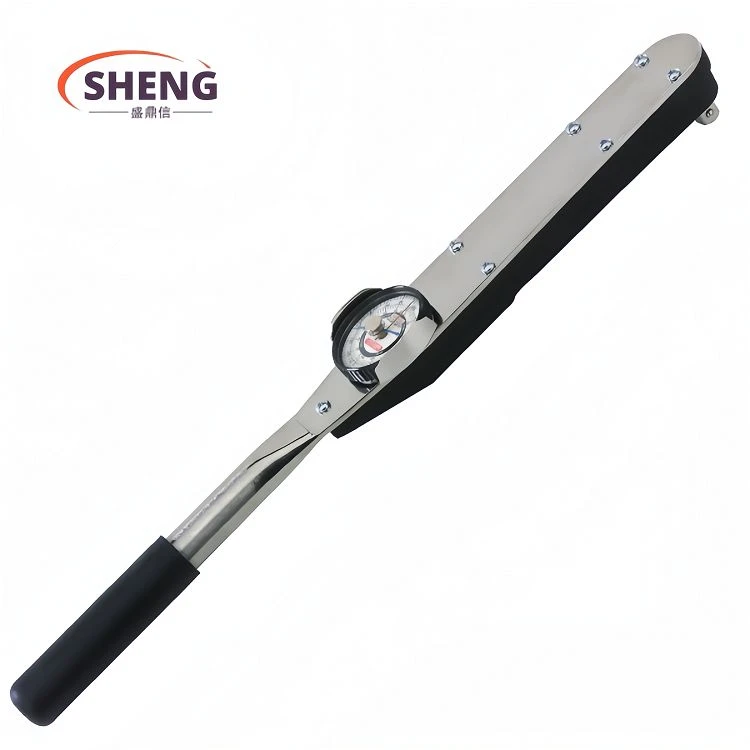

Che cosa è la chiave dinamometrica a quadrante?
Le chiavi dinamometriche a quadrante sono utilizzate per testare e monitorare la quantità di coppia necessaria per il serraggio. Questo tipo di chiave è ideale per applicazioni di verifica e misurazione della coppia perché ha impostazioni di memoria sul display del quadrante che forniscono all'operatore un rapido test di verifica visiva della coppia.
Chiave dinamometrica preimpostata a mano
Settore edile: utilizzato per il fissaggio in edifici con struttura in acciaio per migliorare la stabilità e la durata. Ad esempio, serraggio di bulloni in strutture edilizie per garantire sicurezza e stabilità.
Moltiplicatori di coppia portatili di tipo piatto
I moltiplicatori di coppia portatili di tipo piatto sono adatti per caricare e scaricare dadi e bulloni in spazi ristretti ma con valori di coppia elevati. L'operatore deve solo applicare una piccola coppia per ottenere un'amplificazione di coppia di 4-29 volte attraverso il meccanismo di riduzione dell'ingranaggio planetario, in modo da completare facilmente il serraggio o lo smontaggio di bulloni e dadi.
Chiave dinamometrica manuale di tipo preimpostato
(1) Valore di coppia preimpostato: l'utente può preimpostare un valore di coppia specifico in base ai requisiti dell'elemento di fissaggio.
(2) Controllo di precisione: la chiave dinamometrica può controllare con precisione il valore di coppia applicato attraverso la sua struttura meccanica interna o il dispositivo elettronico, garantendo così la qualità di installazione del dispositivo di fissaggio.
(3)Segnale di feedback: quando viene raggiunto il valore di coppia preimpostato, la chiave invierà un segnale per avvisare l'utente.
Set di chiavi dinamometriche preimpostate
Preset Torque Wrench Set è un set di chiavi dinamometriche con varie specifiche e valori di coppia. Preimpostando valori di coppia specifici, fornisce un controllo preciso della coppia durante il processo di serraggio degli elementi di fissaggio, assicurando che gli elementi di fissaggio siano serrati correttamente e prevenendo danni o rischi per la sicurezza causati da un serraggio eccessivo o da una coppia insufficiente.
Chiave dinamometrica con impugnatura a T preimpostata
Valore di coppia preimpostato: gli utenti possono preimpostare un valore di coppia specifico sulla chiave, a seconda delle necessità. Quando la chiave raggiunge questo valore, emetterà un clic per avvisare l'utente che la coppia preimpostata è stata raggiunta, assicurando così che il dispositivo di fissaggio sia serrato correttamente.
Chiave dinamometrica a scatto preimpostata
Potente e affidabile: progettata per fornire la forza necessaria per serrare qualsiasi bullone, è più economica di altri tipi di chiavi dinamometriche e può gestire valori di coppia più elevati.
Durata: grazie alla struttura interamente in acciaio e al trattamento superficiale resistente alla corrosione, è adatto a vari ambienti industriali, come quello aerospaziale, automobilistico, dei macchinari, chimico, dell'energia nucleare, energetico, ecc.
Chiave dinamometrica slittante preimpostata
(1) Elevata precisione: la chiave dinamometrica a slittamento preimpostata è in grado di fornire un controllo della coppia pari a ±6%, garantendo che il bullone o il dado vengano serrati con precisione al valore di coppia richiesto.
(2) Previene il serraggio eccessivo: poiché si rilascia automaticamente quando viene raggiunto il valore di coppia preimpostato, può prevenire efficacemente danni al bullone o al dado causati dal serraggio eccessivo.
Chiave dinamometrica a quadrante
1. Si prega di non smontare o urtare a piacimento per evitare di compromettere la precisione del prodotto.
2. L'anello esterno del quadrante è una parte in plastica, evitare il contatto con temperature elevate per evitare danni.
3. Non utilizzarlo oltre l'intervallo di coppia.
Chiave dinamometrica preimpostata non regolabile
Non utilizzare chiavi dinamometriche preimpostate per rimuovere bulloni o dadi, per evitare di danneggiare l'utensile o comprometterne la precisione.
• È severamente vietato aggiungere un braccio di prolunga del manicotto all'estremità della chiave dinamometrica per evitare di danneggiare la chiave dinamometrica.
Quando si mette un'estensione su una chiave dinamometrica a quadrante (ad esempio una zampa di corvo o un osso di cane), la coppia applicata al dispositivo di fissaggio aumenta man mano che il braccio della leva si estende. La calcolatrice calcolerà quale valore si dovrebbe impostare nella chiave per ottenere la coppia di fissaggio richiesta.
È stata utilizzata la seguente formula:
M1 = M2 x L1 / L2
Dove:
- M1 è la coppia di serraggio della chiave
- M2 è la coppia effettiva applicata al dado
- L1 è la lunghezza normale della chiave
- L2 è la lunghezza estesa della chiave
Come usare una chiave dinamometrica a quadrante
Progettate per semplificare l'apprendimento di come impostare correttamente una chiave dinamometrica per un lavoro specifico, le versioni digitali svolgono gran parte del lavoro per te. Le chiavi dinamometriche a quadrante possono garantire di avere sempre la corretta impostazione di coppia per il lavoro da svolgere, riducendo così i problemi in futuro.
Le chiavi dinamometriche a quadrante sono comunemente utilizzate in strutture di produzione e fabbricazione in cui è fondamentale un'estrema precisione, ma possono essere utilizzate anche per altri scopi e anche in casa:
Fase 1:Imposta il valore di coppia sulla tua chiave dinamometrica a quadrante. La maggior parte dei modelli presenta un pulsante "SET" e frecce su o giù che consentono di modificare il valore di coppia.
Fase 2:Programmare il parametro di tolleranza per controllare le risposte del segnale "Go" e "No-Go". Impostare le soglie superiore e inferiore per scopi di sicurezza e controllo qualità.
Fase 3:Posiziona la tua chiave dinamometrica e inizia a fare le regolazioni. Sulla maggior parte delle chiavi dinamometriche a quadrante, un cicalino o una luce indicheranno quando dovresti smettere di applicare la coppia.
Fase 4:Controlla la tua lettura. La maggior parte delle chiavi dinamometriche a quadrante usa una luce verde per farti sapere che è stata raggiunta la coppia corretta. Una luce rossa indica che la coppia non rientrava nella zona di tolleranza corretta.
La chiave dinamometrica a quadrante usata regolarmente non ha bisogno di essere riavvolta. Se si prevede di riporre una chiave dinamometrica a quadrante per più di qualche settimana, riportarla sempre all'impostazione più bassa della scala (mai a zero).
Conservare una chiave dinamometrica a quadrante completamente carica può causare un set nella molla, indebolendola nel tempo. Ma se si scarica completamente la molla sull'impostazione zero, altri componenti all'interno della chiave potrebbero muoversi un po'. E nel mondo della coppia, un po' è molto. Riapplicare la compressione della molla sposterà l'orientamento di questi componenti, influenzando la precisione.
8 buone pratiche quando si utilizzano chiavi dinamometriche a quadrante
Le chiavi dinamometriche a quadrante sono in circolazione da decenni e sono ancora la scelta principale per fornire la quantità esatta di forza richiesta per il corretto serraggio dei bulloni. È grazie alla loro precisione di valori di coppia elevati che hanno guadagnato un'incredibile popolarità nel corso degli anni, ma è proprio a causa dell'elevata forza che forniscono che è fondamentale che vengano utilizzate nel modo corretto.
Assicurandosi che gli utenti seguano la corretta procedura di utilizzo e configurazione, si otterranno i migliori risultati e si garantirà la sicurezza dell'operatore.
Ecco 8 buone pratiche per migliorare la sicurezza e l'efficienza quando si utilizza una chiave dinamometrica a quadrante:
Conoscere l'intervallo consigliato:Gli intervalli consigliati servono a proteggere l'operatore e la chiave dinamometrica a quadrante stessa da lesioni e danni. Superare questi intervalli consigliati aumenta il rischio di risultati inaffidabili e persino lesioni. In media, l'intervallo di una chiave dinamometrica a quadrante è dal 20 al 100% della scala completa e per le chiavi elettroniche, tale intervallo è del 10 -100%.
Non utilizzare prolunghe o adattatori:L'uso di prolunghe o adattatori aumenta il rischio di lesioni e di danni alla chiave per imprecisione accidentale. Se non ci sono prolunghe consigliate dal produttore, non devi mai usarne una.
Basta un clic:Gli utenti spesso cliccano più volte senza rendersi conto che viene applicata una coppia aggiuntiva e questo fa sì che venga esercitata più forza del necessario, con il rischio di danneggiare la chiave. Utilizzando il metodo "un clic è sufficiente" è possibile ottenere la coppia desiderata in modo accurato e controllato.
Deposito attrezzato:Conservare sempre la chiave dinamometrica a quadrante in una custodia protettiva e seguire le linee guida del produttore per la conservazione, per evitare di danneggiare la molla, se conservata per lunghi periodi di tempo.
Un filo in senso antiorario:La maggior parte delle chiavi dinamometriche a quadrante indica la direzione oraria, quindi controllare le specifiche prima di utilizzarle in senso antiorario per evitare di perdere il controllo della coppia.
Calibrare correttamente:Se calibrato in modo errato o non calibrato affatto, può causare valori di coppia sconosciuti. Sappiate sempre di dover ispezionare il vostro utensile prima dell'uso e ricalibrare la vostra chiave a intervalli regolari, annualmente o in linea con le linee guida del produttore.
Blocco di sicurezza:Applicare sempre il blocco di regolazione prima di azionare se la chiave ne è dotata. Molti infortuni si verificano quando si verificano modifiche accidentali e involontarie alle impostazioni della chiave.
Proteggiti:Indossare sempre i dispositivi di protezione individuale (DPI) richiesti, come occhiali di sicurezza per proteggere gli occhi e guanti da lavoro adatti per proteggere le mani da eventuali lesioni.
Utilizzo della chiave dinamometrica a quadrante
Ruotare la leva a cricchetto nella posizione appropriata: verso destra se si serra in senso orario, verso sinistra se si serra in senso antiorario.
Determinare la coppia di serraggio consigliata per l'elemento di fissaggio o il componente in questione.
Spingere l'anello di bloccaggio alla base della maniglia e girare in senso antiorario. L'impostazione della coppia è determinata aggiungendo due numeri: il numero direttamente sopra la linea rossa nella finestra della scala e il numero allineato con il marcatore sull'anello di bloccaggio. Rilasciare l'anello di bloccaggio una volta ottenuta l'impostazione desiderata.
Installare la bussola o la punta sulla chiave dinamometrica a quadrante premendo il pulsante di rilascio a sfera sul retro della chiave e innestando la bussola.
Innestare la bussola o la punta sul dispositivo di fissaggio o sul componente. Assicurarsi che la bussola o la punta siano completamente innestate e orientate perpendicolarmente.
Tenendo la mano centrata sull'impugnatura della chiave inglese, esercitare lentamente forza sull'impugnatura.
Tieni d'occhio la testa della chiave dinamometrica a quadrante: una volta che la testa della chiave si flette, il valore di coppia impostato è stato raggiunto. Questa flessione è spesso accompagnata da un clic, ma potrebbe non esserlo.
Il principio generale di una chiave dinamometrica a quadrante è che quando la coppia viene applicata a un elemento di fissaggio, la chiave dinamometrica a quadrante utilizza un meccanismo calibrato per visualizzare la coppia applicata o altrimenti indicare quando è stata raggiunta una coppia specificata. I tre tipi più comuni di chiavi dinamometriche a quadrante sono a trave, a clic e digitali.
L'asta della maniglia è progettata per piegarsi quando la coppia viene applicata al dispositivo di fissaggio. La scala di visualizzazione della coppia rimane non piegata, consentendo all'angolo relativo tra ciascuna asta di indicare la coppia. Si tratta del tipo meno costoso e semplice di chiave dinamometrica a quadrante, ma si basa sul fatto che l'utente guardi costantemente la scala di coppia. Ciò può essere difficile in alcune applicazioni per biciclette in cui il posizionamento della chiave è limitato.
Una chiave dinamometrica digitale utilizza un estensimetro attaccato a una barra di torsione per misurare la coppia e convertirla nelle unità di coppia comuni utilizzando un processore. Le chiavi dinamometriche digitali funzionano su principi simili a quelli delle chiavi dinamometriche a trave, ma sono più avanzate, visualizzando il valore di coppia digitalmente mentre il dispositivo di fissaggio viene serrato. Inoltre, molte chiavi dinamometriche digitali emettono un allarme digitale quando viene raggiunto un valore di coppia preimpostato.
Una chiave dinamometrica a quadrante si ferma quando raggiunge la coppia?
● Le chiavi dinamometriche a quadrante sono progettate per applicare una quantità specifica di forza a un bullone per evitare un serraggio insufficiente o eccessivo, che può danneggiare le parti o renderle meno sicure.
● Mentre alcune chiavi dinamometriche a quadrante hanno indicatori che mostrano quando viene raggiunta la coppia desiderata, non smettono di applicare forza automaticamente. Invece, alcuni modelli possono emettere un clic o un altro segnale per indicare che la coppia è stata raggiunta.
● Per un uso corretto, è necessario impostare la chiave sul livello di coppia specificato prima dell'uso ed è essenziale calibrare regolarmente la chiave per mantenerne la precisione.
Esistono diversi tipi di chiavi dinamometriche a quadrante, dalle più semplici alle più sofisticate, tutte progettate per misurare il valore di coppia: la quantità di forza applicata durante il serraggio di un dado o di un bullone. Sono tutti strumenti progettati sia per serrare correttamente sia per evitare di serrare troppo o troppo poco un bullone. Un serraggio eccessivo può danneggiare l'elemento di fissaggio, mentre un serraggio troppo poco può rendere l'oggetto che si sta fissando o assemblando strutturalmente debole e potenzialmente non sicuro per l'uso.
Alcune chiavi dinamometriche a quadrante richiedono una lettura costante dell'indicatore di coppia, in modo da sapere quando smettere di ruotare il bullone. Alcune hanno un quadrante per impostare la coppia richiesta, ma l'indicatore non smette di applicare forza automaticamente quando viene raggiunta la coppia. Possono avere un segnale visivo come una lettura digitale o un segnale acustico o un clic. Alcune chiavi dinamometriche a quadrante sono difficili da usare in spazi ristretti in cui potrebbe non essere possibile leggere un misuratore o un indicatore, come nelle applicazioni automobilistiche. Una chiave dinamometrica a quadrante a clic può essere preimpostata su un livello di coppia specifico. La chiave ha un meccanismo di frizione che emette un rumore di clic e slitta quando viene raggiunto il livello massimo per evitare di superare il livello di coppia preimpostato.
Come effettuare la manutenzione della chiave dinamometrica a quadrante
Le chiavi dinamometriche a quadrante sono utensili di precisione e devono essere trattate con la massima cura.
Per effettuare la manutenzione della chiave dinamometrica a quadrante è necessario controllarne regolarmente l'usura e tenere d'occhio eventuali parti difettose.
Quanto più si utilizza la chiave dinamometrica a quadrante, tanto più rapidamente inizieranno a mostrare segni di usura.
● Ispezionare il cricchetto
Il cricchetto delle chiavi deve essere pulito e lubrificato regolarmente. Si dovrebbe anche controllare periodicamente che le viti nella testa siano strette. L'impugnatura non deve essere allentata e non deve contenere alcun lubrificante o corrosione quando viene utilizzata.
● Conservare correttamente
Mantieni sempre asciutta la tua chiave dinamometrica a quadrante e riponila in una custodia adatta per proteggerla da sostanze chimiche, sporcizia e polvere. Prima di riporla, assicurati di pulirla con un panno pulito poiché i residui di liquido potrebbero danneggiare o corrodere la chiave nel tempo se lasciata incustodita.
● Seguire le istruzioni
Se dovessi mai aver bisogno di smontare la chiave dinamometrica a quadrante, assicurati sempre di seguire attentamente le istruzioni fornite e, se necessario, rivolgiti a un tecnico competente.
