introduzione al prodotto

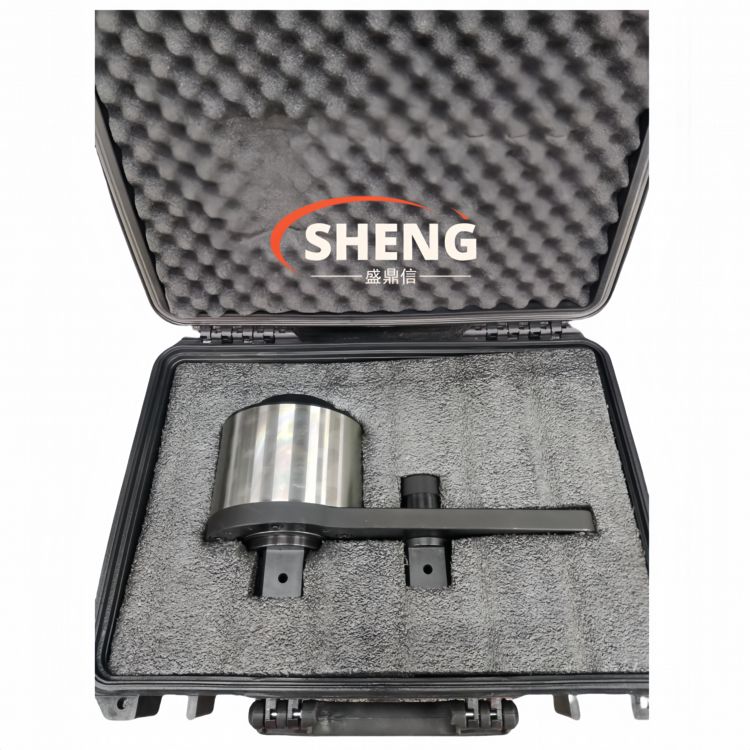

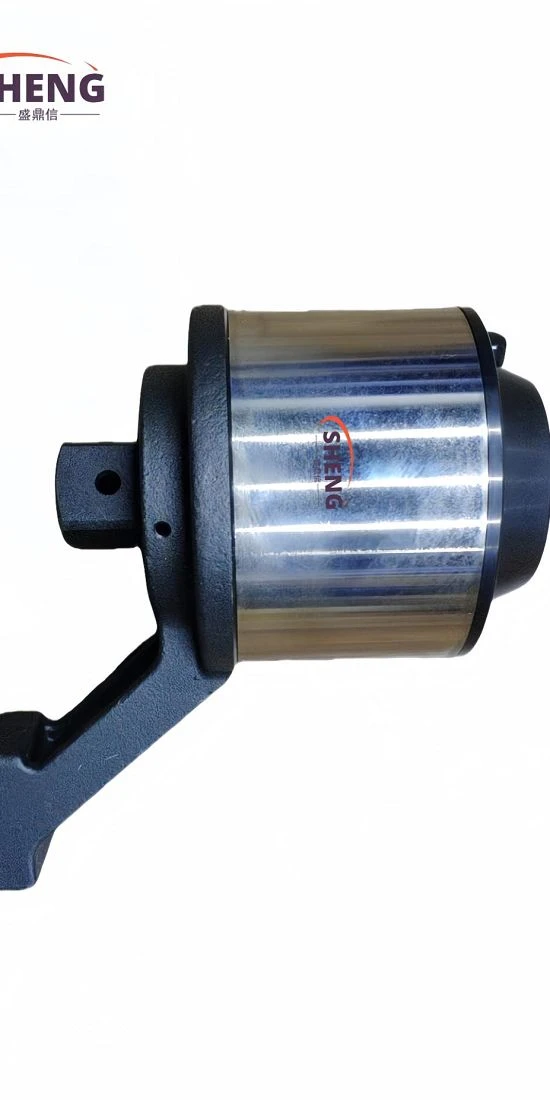

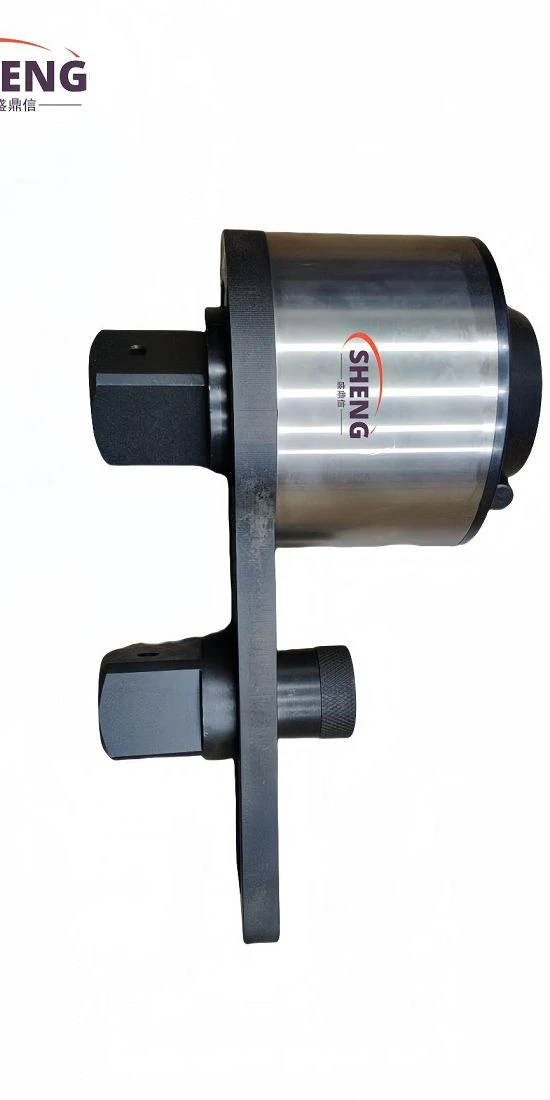

I moltiplicatori di coppia portatili di tipo piatto sono adatti per caricare e scaricare dadi e bulloni in spazi ristretti ma con valori di coppia elevati. L'operatore deve solo applicare una piccola coppia per ottenere un'amplificazione di coppia di 4-29 volte attraverso il meccanismo di riduzione dell'ingranaggio planetario, in modo da completare facilmente il serraggio o lo smontaggio di bulloni e dadi.
specifiche del prodotto
|
Modello |
coppia massima [N.m] |
Rapporto di cambio |
Driver di ingresso [In] |
Driver di uscita [In] |
Dimensioni (A*B*C*D) mm |
Bulloni adattabili dia |
Dado attraverso i piani |
Peso [Kg] |
|
SDX-100CT-01 |
1500 |
1:4 |
1/2" |
1" |
82*98.5*97*122.4 |
M20-30 |
S30-46 |
2.1 |
|
SDX-100CT-02 |
2000 |
1:13 |
1/2" |
1" |
82*120*105*147 |
M22-35 |
S32-55 |
3.15 |
|
SDX-100CT-03 |
3500 |
1:16 |
1/2" |
1" |
98*131*120*163 |
M30-45 |
S46-70 |
4.9 |
|
SDX-100CT-04 |
5500 |
1:21 |
1/2" |
1-1/2" |
115*163.5*137*199 |
M38-52 |
S55-80 |
8.1 |
|
SDX-100CT-05 |
7500 |
1:23 |
1/2" |
1-1/2" |
127*173*146*215 |
M42-60 |
S65-90 |
10.6 |
|
SDX-100CT-06 |
10000 |
1:28 |
1/2" |
1-1/2" |
141*170*164*238 |
M52-72 |
S80-105 |
14 |
specifiche del moltiplicatore di coppia piatto
|
Modello |
coppia massima [N.m] |
Rapporto di cambio |
Driver di ingresso [In] |
Driver di uscita [In] |
Dimensioni (A*B*C) mm |
Bulloni adattabili dia |
Dado attraverso i piani |
Peso [Kg] |
|
SDX-200CT-01 |
1500 |
1:4 |
1/2" |
1" |
82*97*(76.7-127.3) |
M20-30 |
S30-46 |
2.4 |
|
SDX-200CT-02 |
2000 |
1:13 |
1/2" |
1" |
82*120*(92.7-129.3) |
M22-35 |
S32-55 |
3.5 |
|
SDX-200CT-03 |
3500 |
1:16 |
1/2" |
1" |
98*128*(102.7-145.3) |
M30-45 |
S46-70 |
5 |
|
SDX-200CT-04 |
5500 |
1:21 |
1/2" |
1-1/2" |
115*157*(134.05-165.95) |
M38-52 |
S55-80 |
8.7 |
|
SDX-200CT-05 |
7500 |
1:23 |
1/2" |
1-1/2" |
127*168*(139.05-190.95) |
M42-60 |
S65-90 |
11.7 |
|
SDX-200CT-06 |
10000 |
1:28 |
1/2" |
1-1/2" |
141*186*(144.05-215.95) |
M52-72 |
S80-105 |
15.2 |
|
SDX-200CT-07 |
15000 |
1:50 |
1/2" |
2-1/2" |
156*246*(155.25-244.75) |
M60-85 |
S80-120 |
24.1 |
|
SDX-200CT-08 |
20000 |
1:76 |
1/2" |
2-1/2" |
170*264*(163.75-276.25) |
M72-100 |
S105-145 |
27.8 |
Manutenzione del moltiplicatore di coppia
1. Tutti gli ingranaggi e le parti rotanti di questo prodotto sono in buono stato di lubrificazione durante il montaggio, ma il grasso andrà inevitabilmente perso durante l'uso successivo. Quando si riscontra una riduzione dell'efficienza del moltiplicatore o l'ingranaggio non può ruotare in modo flessibile, il moltiplicatore deve essere aperto e il grasso deve essere riapplicato per migliorare l'efficienza di rotazione e prolungare la durata di servizio.
2. Utilizzare la chiave dinamometrica e il moltiplicatore entro l'intervallo di coppia. Per prolungare la durata utile dell'utensile, è meglio utilizzarlo entro l'80% del valore massimo di coppia in uscita.
Se hai bisogno o hai domande sui nostri moltiplicatori di coppia portatili di tipo piatto, non esitare a contattarci: disponiamo di un team tecnico professionale che potrà aiutarti e potremo anche produrre l'utensile su tua specifica richiesta o progettarlo in base alle tue richieste e necessità costruttive.
Accogliamo con piacere la vostra richiesta!
