Tester per chiave dinamometrica digitale a doppio sensore



Il tester digitale per chiavi dinamometriche a doppio sensore è uno strumento di prova utilizzato per calibrare varie chiavi dinamometriche. Lo strumento adotta la tecnologia di controllo a chip singolo ed è composto da sensori di coppia ad alta precisione e staffe di forza. Ha test accurati, prestazioni stabili, funzioni avanzate e funzionamento semplice. Lo strumento aderisce alla tecnologia leader di Rufa nel settore e tutti gli indicatori hanno raggiunto il livello di prima classe nazionale. È uno strumento di prova molto conveniente ed è stato ampiamente utilizzato nelle industrie manifatturiere e nei reparti di misurazione e collaudo come elettricità, industria leggera, macchinari, motori, motori a combustione interna, veicoli elettrici, motociclette, automobili, navi e aeromobili.

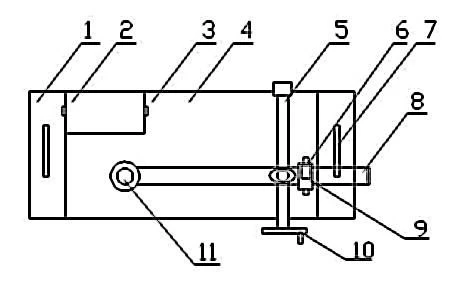

Diagramma piano del tester della chiave dinamometrica digitale a doppio sensore (Figura 1), vista posteriore (Figura 2):



Figura 1



Figura 2

Nome delle parti:

1- Piastra di base:

2- Display: può impostare e visualizzare il valore della coppia;

3- Manopola di regolazione dell'angolo di visualizzazione:

4- Alloggiamento:

5- Vite:

6- Manopola di regolazione dell'altezza: può regolare l'altezza della piattaforma per far sì che la chiave dinamometrica venga testata in uno stato orizzontale. Se non è in uno stato orizzontale, potrebbe causare errori di misurazione;

7- Maniglia: utilizzata per spostare lo strumento;

8- Barra di forza orizzontale:

9- Manopola di regolazione sinistra e destra: regola la piattaforma di prova per adattarla alla lunghezza del braccio della chiave dinamometrica da testare e può anche regolare la direzione della piattaforma di prova per adattarla alla misurazione in avanti e indietro della chiave dinamometrica;

10- Volantino di azionamento: caricare o scaricare la chiave dinamometrica in prova;

11- Testa di forza del sensore: in fabbrica sono montate diverse teste di prova di conversione in base alle dimensioni della testa quadrata della chiave dinamometrica;

12- Foro di connessione RS232: può essere collegato a un computer (questa funzione non è dotata di fabbrica e l'utente deve acquistare separatamente uno strumento con questa funzione);

13- Vuoto;

14- Interruttore di alimentazione [POWER]:

15- Presa di corrente (AC11V/220V):

16- Installare il coperchio posteriore: aprire il coperchio posteriore per calibrare lo strumento. È severamente vietato ai non professionisti rimuovere la scheda!

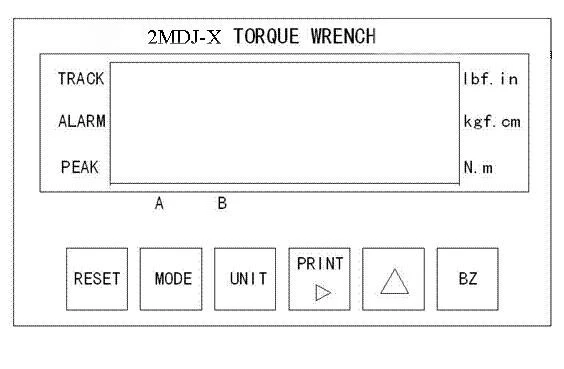

Lo schema del pannello del display del tester della chiave dinamometrica digitale a doppio sensore è illustrato nella Figura 3.



Figura 3

●La finestra di visualizzazione al centro del display può mostrare il valore di coppia corrente. Le tre spie luminose sulla destra rappresentano rispettivamente tre unità di misura. Le tre spie luminose sulla sinistra: la spia TRACK indica che la modalità di misurazione è nello stato di tracciamento, la spia PEAK indica che la modalità di misurazione è nello stato di mantenimento del picco e la spia ALARM indica un allarme di superamento del limite;





1. Accendere l'interruttore di alimentazione;
2. Premere il tasto "UNIT" per selezionare l'unità di misura richiesta;
3. Premere il tasto "MODE" per impostare la modalità di misurazione su "TRACK";
4. Premere il tasto "RESET" per reimpostare il valore visualizzato a zero;
5. Premere il tasto "BZ" e la sua combinazione di tasti per impostare il valore di allarme del limite superiore;
6. Selezionare gli accessori adatti alla chiave dinamometrica da misurare e posizionarli sulla testa del sensore di forza;
7. Posizionare la chiave dinamometrica da misurare sulla postazione di lavoro (tra la testa del sensore di forza e la piattaforma di prova) e regolare la manopola di regolazione dell'altezza per mantenere la chiave dinamometrica a livello dell'acqua. =Nello stato orizzontale, regolare le manopole di regolazione sinistra e destra per adattarle alla lunghezza del braccio e alla direzione di misurazione della chiave dinamometrica;
8. Premere il tasto "MODE" per impostare la modalità di misurazione sullo stato "PEAK" o sullo stato "TRACK". Se è nello stato "PEAK", è possibile registrare i dati di picco (dati del valore massimo). Premere il tasto di reset "RESET" per cancellare i dati del valore massimo e riportare il display a zero;
9. Girare il volantino per caricare e sul display si può vedere che il valore di coppia cambia con il caricamento. Quando il valore di coppia raggiunge o supera il valore di allarme impostato, lo strumento emetterà un allarme e la spia di allarme "ALARM" sul display si accenderà per ricordare all'operatore di interrompere il caricamento; per migliorare la precisione della misurazione, quando ci si avvicina o si stima il valore massimo o il valore impostato, la velocità di caricamento dovrebbe essere rallentata;
10. Se si desidera stampare il valore di misurazione o trasferire i dati di misurazione al computer, premere [P RINT] Tasto Stampa;
11. Ruotare il volantino in senso inverso per rimuovere la chiave dinamometrica in prova;
12. Se vuoi continuare a testare, ripeti i passaggi precedenti. In genere, si consiglia di misurare più volte e di prendere il valore medio;
13. Se il test è terminato, rimuovere gli accessori del test, spegnere l'alimentazione e conservare correttamente lo strumento;
14. Se l'utente non sta testando una chiave dinamometrica, ma altri utensili, fare riferimento al processo di prova di cui sopra. Se necessario, è richiesto un dispositivo speciale;





Modello	Gamma di coppia [N.m]	Peso [Kg]	Braccio effettivo massimo [mm]	Dimensioni esterne [mm]			Autista [mm]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
Precisione	±1%
Modalità di visualizzazione	5-display LED a cifre
Alimentazione elettrica	CA 220 V/50 Hz



1. Precisione della misurazione: ±1%

2. Intervallo di impostazione del valore di allarme: entro l'intervallo completo

3. Condizioni d'uso

(a) Temperatura ambiente: 0-40 gradi

(b) Umidità relativa: inferiore o uguale all'80%RH

(c) Alimentazione: AC220V±10%, 50Hz
