Descrizione dei prodotti

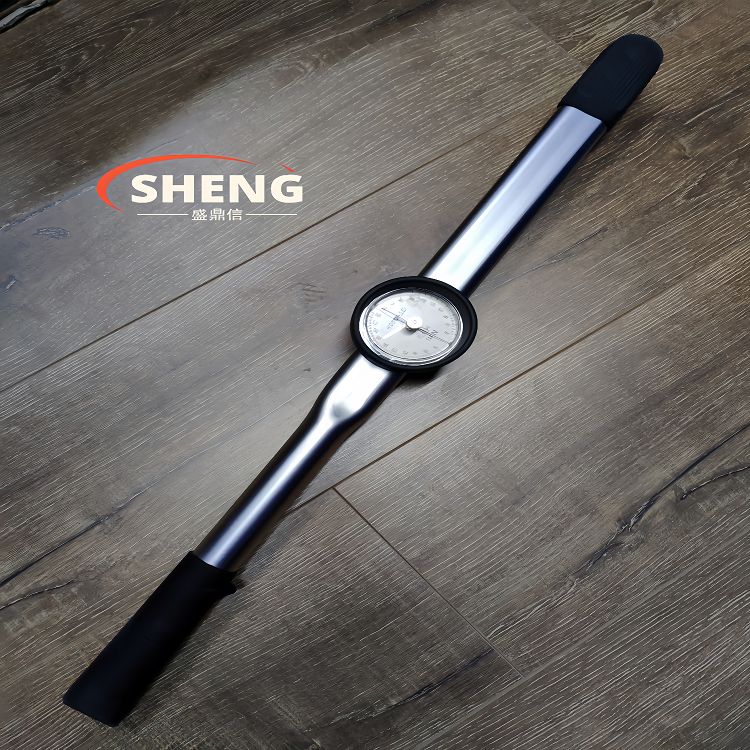

La chiave dinamometrica a quadrante è composta da diverse parti, come il corpo della chiave, il meccanismo di amplificazione dell'elemento elastico e il meccanismo di memoria. Ha le caratteristiche di alta precisione, aspetto gradevole, facile utilizzo, buona affidabilità e testa sostituibile. È ampiamente utilizzata nei settori aerospaziale, aviazione, cantieristica navale, automobilistico, ferroviario, macchinari di ingegneria, energia e altri settori. La chiave dinamometrica a quadrante SDX-125HP può misurare la coppia su entrambi i lati con una precisione di ±3%.
|
Modello |
Gamma di coppia |
Scala fine |
Lunghezza |
Peso |
Autista |
|
SDX-125HP-001 |
1-12 |
0.2 |
305 |
0.45 |
1/4" |
|
SDX-125HP-002 |
3-25 |
0.5 |
320 |
0.5 |
3/8" |
|
SDX-125HP-003 |
5-50 |
0.5 |
355 |
0.55 |
3/8" |
|
SDX-125HP-004 |
10-100 |
1 |
395 |
0.6 |
1/2" |
|
SDX-125HP-005 |
20-200 |
2 |
497 |
0.8 |
1/2" |
|
SDX-125HP-006 |
30-280 |
3 |
690 |
1.35 |
3/4" |
|
SDX-125HP-007 |
40-420 |
5 |
890 |
2.45 |
3/4" |
|
SDX-125HP-008 |
50-560 |
5 |
1100 |
3.85 |
3/4" |
|
SDX-125HP-009 |
70-700 |
10 |
1330 |
4.5 |
3/4" |
|
SDX-125HP-010 |
100-850 |
10 |
1330 |
4.85 |
1" |
|
SDX-125HP-011 |
100-1000 |
10 |
1445 |
5.1 |
1" |
|
SDX-125HP-012 |
200-1500 |
20 |
1445 |
5.2 |
1" |
|
SDX-125HP-013 |
300-2100 |
20 |
1472 |
5.2 |
1" |
Come usare la chiave a quadrante
La chiave dinamometrica SDX-125HP è uno strumento indicatore per la misurazione della coppia di elementi di fissaggio filettati, che può essere rilevata arbitrariamente all'interno dell'intervallo di misurazione. È adatta per la prova di coppia di elementi di fissaggio con requisiti di elevata precisione.
1. Prima dell'uso, è necessario regolare la posizione zero!
(1) Quando lo si utilizza per la rotazione a destra, ruotare la manopola sopra il quadrante in senso antiorario per avvicinare la lancetta rossa condotta all'ago attivo nero; ruotare la cassa in modo che la lancetta condotta punti sulla posizione zero della scala di coppia del quadrante.
(2) Quando lo si utilizza per la rotazione a sinistra, ruotare la manopola sopra il quadrante in senso orario per avvicinare la lancetta rossa condotta all'ago attivo nero; ruotare la cassa in modo che la lancetta condotta punti sulla posizione zero della scala di coppia del quadrante.
2. Durante l'uso, la forza di serraggio deve essere applicata lentamente e costantemente finché l'indicatore guidato non si sposta sul valore di coppia richiesto.
3. Dopo aver fermato la forza, il puntatore attivo torna automaticamente a zero, il puntatore guidato rimane sul valore della scala indicato e il valore della coppia può essere letto con precisione. Girare la manopola sopra il quadrante per riportare il puntatore guidato a zero, quindi è possibile utilizzarlo di nuovo.
